بکس بادی 1 اینچ شفت بلند تایتیان مدل 9500

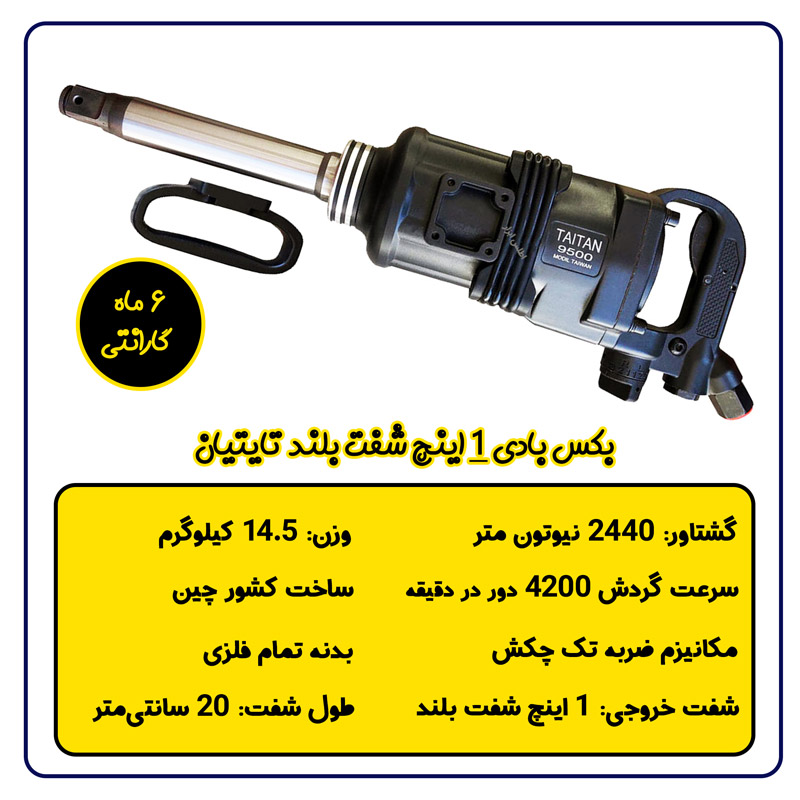

بکس بادی 1 اینچ شفت بلند تایتیان مدل 9500 (که در بازار ایران به تیتان معروف است) ساخت کشور چین و شرکت TAITIAN GROUP CO LTD است. این بکس بادی دارای حداکثر گشتاور خروجی 2440 نیوتون متر است که مناسب کارهای سنگین می باشد. از این دستگاه می توان برای پیچ و مهره های بزرگ (تا سایز 60 میلی متر) استفاده کرد. فشار کارکرد آن باید در بازه 6.3 بار تا 8 بار انتخاب گردد که در صورت نیاز به قدرت بالاتر باید دستگاه با فشار بالا کار کند، بیشتر از 8.5 بار به هیچ عنوان برای این بکس بادی توصیه نمی شود و ممکن است در دراز مدت باعث خرابی دستگاه شود. قطر کوپلینگ ورودی هوا برای این دستگاه 3/8 اینچ (10 میلی متر) و میانگین مصرف باد دستگاه 380 لیتر در دقیقه است. سایز شلنگ استاندارد قابل استفاده باید 10 تا 12 میلی متر بوده و بهتر است از شلنگ فشار قوی مخصوص استفاده شود.

بکس بادی 1 اینچ شفت بلند تایتیان مدل 9500 از مکانیزم ضربه زن چکش بدون پین (Pinless Hammer) بهره می برد، این مکانیزم ایده آل برای استفاده در کارهای سنگین که در هر سیکل چرخش یک ضربه با گشتاور بالا وارد می کند. گشتاور خروجی دستگاه با استفاده از پیچی که در کنار ورودی هوا قرار دارد در بازه 1800 نیوتون متر تا 2440 نیوتون متر در سه حالت چپ گرد و سه حالت راست گرد قابل تنظیم است. حداکثر سرعت گردش در حالت بی باری 4200 دور در دقیقه است، بنابراین این دستگاه حداکثر 4200 ضربه در هر دقیقه می تواند وارد کند.

این بکس بادی از دو قیمت اصلی تشکیل شده، قسمت روتور و قسمت ضربه زن. با ورود هوا به قسمت روتور و برخورد هوا با فشار و سرعت بالا به پره های روتور باعث ایجاد حرکت دورانی می شود. خروجی این قسمت با استفاده از شفت به قسمت ضربه زن وارد می شود. در حالت بی باری در واقع مکانیزم ضربه زن قفل بوده و کل مجموعه بدون وارد کردن هیچ ضربه ای مثل یک دریل عمل می کند.به محض درگیر شدن بکس بادی مکانیزم ضربه زن فعال شده و باعث ایجاد ضربات پرقدرت و باز شدن پیج یا مهره شود. داخل بکس بادی شامل قطعات متحرک زیادی است که در صورتی که به خوبی روغن کاری نشود باعث آسیب جدی بده دستگاه می شود. برای روغن کاری هم می توانید قبل از استفاده از ورودی هوا چند قطره روغن 10 به داخل دستگاه بریزید و یا از قسمت تعبیه شده که در کنار ورودی هوا قرار دارد روغن ریخته شود(پیچ آلن خور باز شده و از این قسمت روغن ریخته شود). همانطوری که گفته شد بکس بادی 1 اینچ شفت بلند تایتیان مدل 9500 از دو قسمت اصلی تشکیل شده است. با ریختن روغن فقط قسمت روتور روغن کاری می شود. قسمت ضربه زن باید به صورت جداگانه و هر چند ماه یکبار توسط متخصص باز شود و گریس کار گردد، این کار برای افزایش عمر دستگاه لازم و ضروری است.

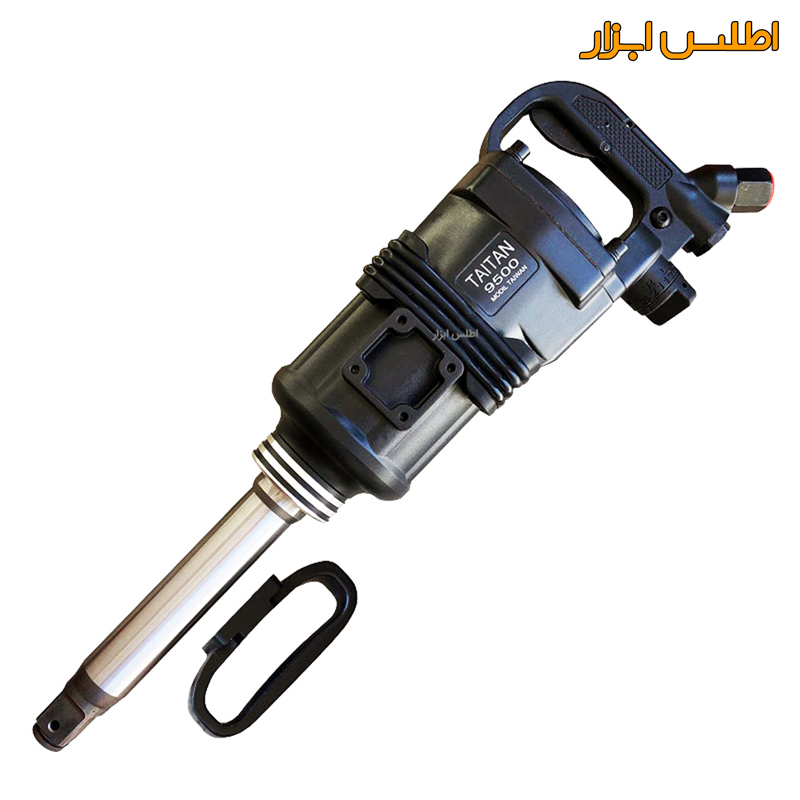

این بکس بادی در دو مدل شفت کوتاه و شفت بلند در بازار ایران عرضه می شود. طول این مدل 55 سانتی متر بوده که به نسبت مدل شفت کوتاه 20 سانتی متر بلند تر است و با وزن 14 کیلوگرمی دارای طراحی ارگونومیک و مناسب برای استفاده های طولانی است. در اصل این مدل های کپی از مدل 1 اینچ جنیوس است و از لحاظ قدرت در حالت عملی کاملا جواب داده است ولی از لحاظ قیمت خیلی پایین تر از مدل اصلی آن است(تقریبا یک ششم مدل اصلی است). داخل بسته بندی بکس بادی 1 اینچ شفت بلند تایتیان مدل 9500 یک دسته D شکل قرار دارد که با استفاده از 4 عدد پیچ و واشر فنری به بالا دستگاه متصل می شود. این دستگاه استفاده و کنترل دستگاه را بسیار راحت می کند. علاوه بر دسته D شکل، 4 عدد پیچ واشر فنری، یک عدد نری کوپلینگ 3/8 اینچ و روغن مخصوص داخل بسته بندی دستگاه قرار داد.

بدنه این بکس بادی از آلیاژ آلومینیوم ساخته شده است تا علاوه بر سبک بودن دستگاه آن را مناسب برای استفاده کارگاهی و مقاوم در برابر ضربه می کند. شفت خروجی آن ساخته شده از فولاد کروم مولبیدن است، فولاد کروم مولبیدن فشار قوی بوده و مناسب برای استفاده در بکس بادی های سوپر قوی می باشد. علاوه بر روغن کاری و سرویس به موقع دستگاه، باید با نصب واحد مراقبت در مسیر هوای ورودی از نفوذ رطوبت به قسمت های داخلی آن باید جلوگیر شود. این بکس بادی کاملا مشابه بکس بادی 1 اینچ شفت بلند جنوس مدل 9500 است و از لحاظ قدرت، ساختار و قطعات داخلی هیچ تفاوتی با هم ندارند. این محصول دارای مهلت تست 7 روزه است و در صورت مورد تایید نبودن، در صورت استفاده نشدن و نداشتن خط و خش تعویض یا پس گرفته می شود.

این بکس بادی در سال 1400 در مجموعه اطلس ابزار بیش از 130 فروش موفق بدون حتی یک مورد مرجوعی بوده است.
